كيف ينقل مبادل حراري يعمل بمياه البحر الحرارة؟

يعد المبادل الحراري لمياه البحر عنصرًا حاسمًا في العديد من التطبيقات الصناعية والبحرية، مما يسهل نقل الحرارة بين مياه البحر وسوائل أخرى. كقائدمبادل حراري لمياه البحرالمورد، نحن نتفهم العمليات المعقدة التي ينطوي عليها نقل الحرارة ونلتزم بتقديم حلول عالية الأداء. في هذه المدونة، سوف نستكشف الآليات التي من خلالها يقوم المبادل الحراري لمياه البحر بنقل الحرارة.

أساسيات نقل الحرارة

قبل الخوض في المبادلات الحرارية لمياه البحر على وجه التحديد، من الضروري فهم المبادئ الأساسية لنقل الحرارة. هناك ثلاث طرق رئيسية لانتقال الحرارة: التوصيل، والحمل الحراري، والإشعاع.

التوصيلهو انتقال الحرارة عبر مادة أو بين مواد على اتصال مباشر. ويحدث ذلك عندما يكون هناك تدرج في درجة الحرارة داخل مادة صلبة أو بين مادتين صلبتين متصلتين. يخضع معدل التوصيل لقانون فورييه للتوصيل الحراري، والذي ينص على أن التدفق الحراري (Q) يتناسب مع فرق درجة الحرارة (ΔT) ومساحة المقطع العرضي (A) ويتناسب عكسيًا مع سمك (L) للمادة. ثابت التناسب هو التوصيل الحراري (k) للمادة، والصيغة هي (Q=-kA\frac{dT}{dx})، حيث (\frac{dT}{dx}) هو التدرج في درجة الحرارة.

الحمل الحراريينطوي على نقل الحرارة عن طريق حركة السائل. يمكن أن يكون إما طبيعيًا أو قسريًا. في الحمل الحراري الطبيعي، تحدث حركة السوائل بسبب اختلافات الكثافة بسبب تغيرات درجات الحرارة. على سبيل المثال، يرتفع السائل الدافئ ويهبط السائل البارد. في الحمل القسري، يتم استخدام قوة خارجية مثل المضخة أو المروحة لتحريك السائل. يصف قانون نيوتن للتبريد معدل انتقال الحرارة في الحمل الحراري: (Q = hA\Delta T)، حيث (h) هو معامل انتقال الحرارة بالحمل الحراري، (A) هو مساحة السطح، و (\Delta T) هو الفرق في درجة الحرارة بين السائل والسطح.

إشعاعهو انتقال الحرارة عبر الموجات الكهرومغناطيسية. على عكس التوصيل والحمل الحراري، لا يتطلب الإشعاع وسطًا ويمكن أن يحدث في الفراغ. يتم تحديد معدل انتقال الحرارة الإشعاعية بين سطحين بواسطة قانون ستيفان - بولتزمان: (Q=\epsilon\sigma A(T_1^4 - T_2^4)) حيث (\epsilon) هو انبعاثية السطح، (\sigma) هو ثابت ستيفان - بولتزمان ((5.67\times10^{-8}\ W/(m^2K^4)))، (A) هي مساحة السطح، و (T_1) و (T_2) هما درجتا الحرارة المطلقة للسطحين.

انتقال الحرارة في المبادلات الحرارية لمياه البحر

في المبادل الحراري لمياه البحر، تكون الطرق الأساسية لنقل الحرارة هي التوصيل والحمل الحراري، في حين أن الإشعاع عادة لا يكاد يذكر. يتكون المبادل الحراري من سلسلة من الأنابيب أو الصفائح التي تفصل مياه البحر عن السائل الآخر.

الحمل الحراري في السوائل

عندما تتدفق مياه البحر والسوائل الأخرى (مثل مادة التبريد أو سائل المعالجة) عبر المبادل الحراري، يلعب الحمل الحراري دورًا مهمًا. ينقل السائل ذو درجة الحرارة الأعلى الحرارة إلى سطح الأنابيب أو الصفائح من خلال الحمل الحراري. على سبيل المثال، إذا كانت درجة حرارة مياه البحر أعلى من درجة حرارة السائل الآخر، فإن مياه البحر الدافئة سوف تتدفق على طول السطح الخارجي للأنابيب. يعتمد معامل نقل الحرارة بالحمل الحراري (h) لمياه البحر على عدة عوامل، بما في ذلك سرعة التدفق، والخصائص الفيزيائية لمياه البحر (مثل الكثافة، واللزوجة، والتوصيل الحراري)، وهندسة المبادل الحراري.

أما السائل الآخر، الذي يتدفق داخل الأنابيب، فيتعرض أيضًا للحمل الحراري. عندما يتحرك السائل، فإنه ينقل الحرارة إلى أو من السطح الداخلي للأنابيب. يتأثر معامل انتقال الحرارة بالحمل الحراري لهذا السائل أيضًا بعوامل مثل معدل التدفق، وخصائص السائل، وهندسة الأنبوب. يستخدم الحمل الحراري القسري بشكل شائع في المبادلات الحرارية لمياه البحر لتعزيز معدل نقل الحرارة. تُستخدم المضخات لتدوير مياه البحر والسوائل الأخرى بمعدل تدفق متحكم فيه، مما يضمن التبادل الحراري الفعال.

التوصيل من خلال سطح نقل الحرارة

بمجرد انتقال الحرارة من السائل الساخن إلى سطح الأنابيب أو الصفائح عن طريق الحمل الحراري، فإنها تنتقل عبر مادة الأنابيب أو الصفائح. يعد اختيار المواد لسطح نقل الحرارة أمرًا بالغ الأهمية. ويشيع استخدام المواد ذات الموصلية الحرارية العالية، مثل النحاس والفولاذ المقاوم للصدأ. يتمتع النحاس بموصلية حرارية ممتازة، مما يسمح بنقل الحرارة بكفاءة. ومع ذلك، قد يكون عرضة للتآكل في مياه البحر. من ناحية أخرى، يوفر الفولاذ المقاوم للصدأ مقاومة جيدة للتآكل، على الرغم من أن موصليته الحرارية أقل من النحاس.

يؤثر سمك الأنابيب أو الصفائح أيضًا على عملية التوصيل. تقلل الأنابيب أو الألواح الرقيقة من مقاومة توصيل الحرارة، مما يسمح بانتقال الحرارة بسرعة أكبر. ومع ذلك، يجب أيضًا أن يكون السمك كافيًا لتحمل ضغط السوائل والتأثيرات المسببة للتآكل لمياه البحر.

الحمل الحراري من السطح إلى السوائل الأخرى

وبعد مرور الحرارة عبر الأنابيب أو الصفائح، تنتقل إلى السائل الآخر عن طريق الحمل الحراري. إن السائل البارد (على افتراض أنه السائل المستقبل) الذي يتدفق داخل الأنابيب يمتص الحرارة من السطح الداخلي للأنابيب. يتم تحديد معامل انتقال الحرارة بالحمل الحراري لهذه العملية بعوامل مماثلة كما هو الحال في مرحلة الحمل الحراري الأولى، مثل خصائص تدفق السائل وهندسة الأنبوب.

أنواع المبادلات الحرارية لمياه البحر وآليات نقل الحرارة الخاصة بها

المبادلات الحرارية ذات الغلاف والأنبوب

في قذيفة وأنبوبمبادل حراري لمياه البحروعادةً ما يتدفق ماء البحر عبر جانب الصدفة، بينما يتدفق السائل الآخر عبر الأنابيب. يتم ترتيب الأنابيب في حزمة داخل الصدفة. وعندما تتدفق مياه البحر حول الأنابيب، فإنها تنقل الحرارة من وإلى السائل الموجود داخل الأنابيب.

يتم تعزيز نقل الحرارة في المبادل الحراري للغطاء والأنبوب من خلال استخدام الحواجز على جانب الغلاف. تقوم الحواجز بتوجيه تدفق مياه البحر عبر الأنابيب، مما يزيد من الاضطراب ومعامل نقل الحرارة بالحمل الحراري. تصنع الأنابيب عادةً من مواد مثل سبائك النحاس والنيكل أو الفولاذ المقاوم للصدأ لمقاومة التآكل الناتج عن مياه البحر.

المبادلات الحرارية للوحة

تتكون المبادلات الحرارية اللوحية من سلسلة من الصفائح الرقيقة المكدسة معًا. تتدفق مياه البحر والسوائل الأخرى عبر قنوات متناوبة بين الصفائح. عادة ما تكون الألواح مموجة، مما يزيد من مساحة السطح لنقل الحرارة ويعزز الاضطراب في تدفق السوائل.

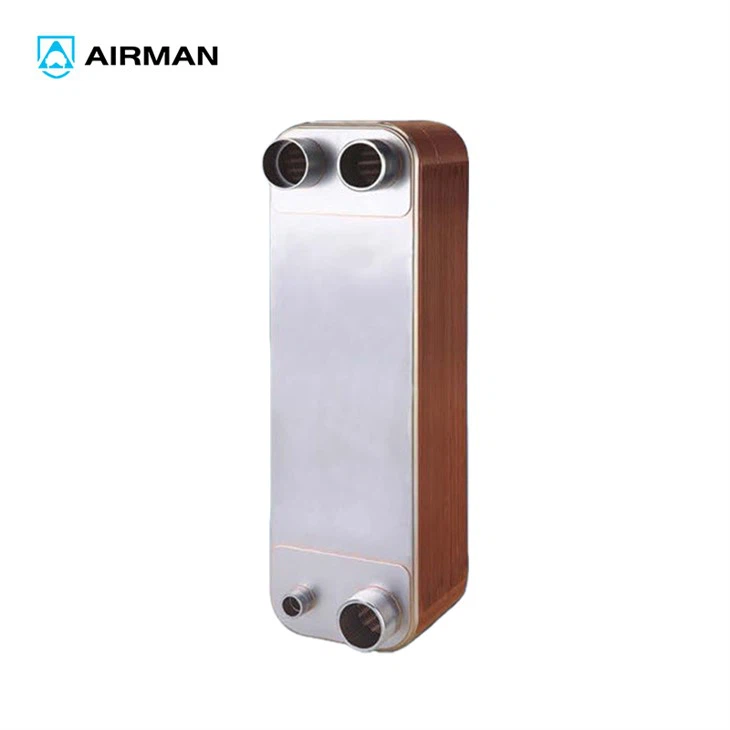

يوفر التصميم المموج للألواح أيضًا دعمًا ميكانيكيًا، مما يسمح للمبادل الحراري بتحمل الضغوط العالية. تتميز المبادلات الحرارية للوحة بكفاءة عالية في نقل الحرارة نظرًا لمساحة السطح الكبيرة المتاحة للحمل الحراري والاضطراب المعزز. هناك أنواع مختلفة من المبادلات الحرارية اللوحية، مثللوحة التبريد مبادل حراريومبادل حراري للوحة الصناعية، كل منها مصمم لتطبيقات محددة.

المبادلات الحرارية المحورية

تتميز المبادلات الحرارية المحورية بتصميم بسيط حيث يتم وضع أنبوب واحد داخل أنبوب آخر. تتدفق مياه البحر والسوائل الأخرى عبر الحلقة والأنبوب الداخلي، على التوالي. يحدث نقل الحرارة من خلال جدار الأنبوب الداخلي.

المبادلات الحرارية المحورية مدمجة ويمكن أن توفر نقلًا فعالًا للحرارة. غالبًا ما يتم استخدام ترتيب التدفق المضاد للتيار، حيث يتدفق السائلان في اتجاهين متعاكسين، لتعظيم فرق درجة الحرارة على طول المبادل، مما يحسن كفاءة نقل الحرارة.

العوامل المؤثرة على انتقال الحرارة في المبادلات الحرارية لمياه البحر

خصائص مياه البحر

تتمتع مياه البحر بخصائص فريدة يمكن أن تؤثر على انتقال الحرارة. يمكن أن تؤثر درجة حرارته وملوحته وتعكره على معامل انتقال الحرارة بالحمل الحراري. يمكن أن تؤدي الملوحة العالية إلى زيادة كثافة ولزوجة مياه البحر، مما قد يقلل من سرعة التدفق ومعدل انتقال الحرارة بالحمل الحراري. يمكن أن يؤثر التعكر الناتج عن الجسيمات العالقة في مياه البحر أيضًا على نقل الحرارة عن طريق تقليل كفاءة الحمل الحراري وتلويث سطح نقل الحرارة.

معدل التدفق

يعد معدل تدفق مياه البحر والسوائل الأخرى عاملاً حاسماً. تزيد معدلات التدفق المرتفعة عمومًا من معامل نقل الحرارة بالحمل الحراري، لأنها تزيد من الاضطراب في السائل. ومع ذلك، فإن زيادة معدل التدفق يؤدي أيضًا إلى زيادة انخفاض الضغط عبر المبادل الحراري، الأمر الذي يتطلب المزيد من الطاقة لضخ السوائل. ولذلك، يجب تحديد معدل التدفق الأمثل لتحقيق التوازن بين كفاءة نقل الحرارة واستهلاك الطاقة.

قاذورات

يعد التلوث مشكلة رئيسية في المبادلات الحرارية لمياه البحر. ويشير إلى تراكم الرواسب على سطح نقل الحرارة، مثل النمو البيولوجي (الطحالب والبرنقيل) والحجم والرواسب. يقلل التلوث من كفاءة نقل الحرارة عن طريق زيادة المقاومة الحرارية للسطح. يلزم التنظيف والصيانة المنتظمة لمنع التلوث وضمان التشغيل السليم للمبادل الحراري.

خاتمة

ينقل المبادل الحراري لمياه البحر الحرارة من خلال مجموعة من عمليات الحمل الحراري والتوصيل. إن فهم المبادئ الأساسية لنقل الحرارة والعوامل التي تؤثر عليها أمر ضروري لتصميم وتشغيل وصيانة هذه المبادلات الحرارية. باعتبارها موثوقةمبادل حراري لمياه البحرالمورد، ونحن ملتزمون بتقديم منتجات عالية الجودة يمكنها نقل الحرارة بشكل فعال في مختلف التطبيقات.

إذا كنت مهتمًا بمبادلاتنا الحرارية لمياه البحر أو لديك أي أسئلة حول نقل الحرارة في هذه الأنظمة، فنحن نرحب بك للاتصال بنا لإجراء مناقشة تفصيلية والشراء المحتمل. فريق الخبراء لدينا على استعداد لمساعدتك في العثور على الحل الأنسب لاحتياجاتك.

مراجع

• إنكروبيرا، إف بي، وديويت، دي بي (2002). أساسيات نقل الحرارة والكتلة. جون وايلي وأولاده.
• هولمان، جي بي (2002). نقل الحرارة. ماكجرو - هيل.
• كاكاك، س.، وليو، هـ. (2002). المبادلات الحرارية: الاختيار والتقييم والتصميم الحراري. الصحافة اتفاقية حقوق الطفل.
