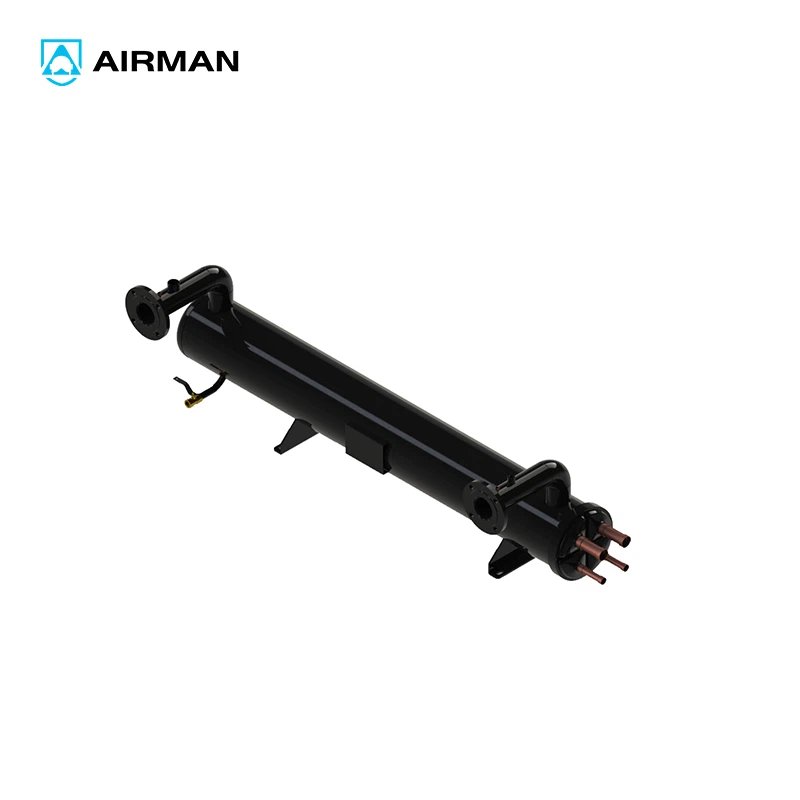

مكثف القشرة والأنبوب

تعتبر شركة Hangzhou Airman Environmental Technology Co., Ltd. واحدة من أكثر الشركات المصنعة والموردة خبرة لمكثف القشرة والأنبوب في الصين. مرحبًا بكم في شراء مكثف الأنبوب والقشرة عالي الجودة الموجود في المخزون من مصنعنا. الطلبات المخصصة هي موضع ترحيب.

مكثف الغلاف-و-الأنبوب: مصمم خصيصًا لتكثيف بخار العملية أو بخار مادة التبريد وتحويله إلى سائل. يتدفق ماء التبريد عادةً داخل الأنابيب، بينما يتكثف البخار في جانب القشرة. تتضمن اعتبارات التصميم توزيع البخار، وتهوية الغاز غير المتكثف-، وتصريف المكثفات.

التصنيف حسب الهيكل الداخلي:

المبادل الحراري لصفائح الأنبوب الثابت: النوع الأكثر شيوعًا. يتم لحام صفائح الأنبوب الموجودة على طرفي حزمة الأنبوب مباشرة بالقشرة. هيكل بسيط، ومنخفض التكلفة، وصغير الحجم. ومع ذلك، لا يمكن تنظيف الجدار الخارجي للأنابيب ميكانيكيًا، ولا يمكن تعويض فروق التمدد الحراري. مناسب للتطبيقات التي يكون فيها الوسط الجانبي للقشرة- نظيفًا ويكون الفرق في درجة الحرارة صغيرًا.

المبادل الحراري للأنبوب U-: يتم ثني الأنابيب على شكل U-، مع تثبيت كلا الطرفين على نفس لوح الأنبوب. نظرًا لأن الأنابيب يمكن أن تتوسع وتنكمش بحرية، فقد تم حل مشكلة الإجهاد الحراري تمامًا. يمكن سحب حزمة الأنابيب من الغلاف، مما يسهل تنظيف جانب الغلاف-، ولكن من الصعب تنظيف الانحناءات التي على شكل U- داخل الأنابيب.

المبادل الحراري ذو الرأس العائم: يتم تثبيت أحد طرفي صفيحة الأنبوب على الغلاف، بينما يمكن للطرف الآخر (الرأس العائم) أن يطفو بحرية داخل الغلاف. يحل بشكل مثالي مشاكل التمدد الحراري واستخراج حزمة الأنابيب، مما يسهل التنظيف والصيانة الداخلية والخارجية. هو النوع الأكثر استخداماً في البتروكيماويات، إلا أنه ذو بنية معقدة، وتكلفة عالية، وقابل للتسرب.

مبادل حراري من صفائح أنبوبية مزدوجة: تصميم ذو معايير أمان عالية-. يتم استخدام صفحتين من الأنابيب المستقلة في نهاية كل صندوق أنبوب، مما يشكل منطقة تسرب مرئية بين صفحتي الأنبوب. إذا حدث تسرب في صفيحة الأنبوب الداخلي، فلن يتدفق السائل إلا إلى هذه الفجوة ويخرج عبر منفذ الإنذار، وبالتالي يمنع التلوث المتبادل بين -جانب الأنبوب والسوائل الجانبية للقشرة-. وهذا أمر بالغ الأهمية بالنسبة للصناعات التي تتطلب العزلة المطلقة، مثل الأدوية أو الأغذية أو المواد الكيميائية الخطرة.
